接地裝置是為了避免觸電事故或維護防爆電氣設備安全，將防爆電氣設備的金屬材料底盤或機殼與電線接地線聯接，用地面做為電流接地線。針對保護接地，我們知道可以避免觸電事故，事實上除了這一作用外，接地裝置還能夠避免防爆電氣設備和線路毀壞、火災事故、雷擊、靜電感應毀壞，確保電氣設備的正常的運作。

防爆電氣設備的接地裝置

　　電氣設備的塑料外殼、金屬材料架構、金屬布線管以及零配件、電纜保護套管、電纜線的金屬護線套等非通電的外露金屬材料部分均應接地。

　　發生爆炸危險性場地除2區域內照明設備之外任何的電氣設備，應選用專用接地線;宜選用多芯軟絞線，其銅芯截面不可低于4mm2。金屬材料管道、電纜線的金屬外殼等，可做為協助接地線。中性不接地保護，接地線電阻值不得超過10Ω;中性點接地系統軟件，接地電阻值不超過4Ω。

　　在發生爆炸氣體風險環境2區域內的照明設備，可借助靠譜電氣連接的金屬材料管道系統做為接地線，但不可運用運輸易燃性物質的管路。

　　接地干線應在發生爆炸風險地區不同的方位不少于兩處與接地聯接。

　　進到發生爆炸危險性地方的電源，假如應用TN型電源系統，應是風險場地中的TN-S型(具備獨立的中性點N和防護線PE)，即在危險性場地中，中性線與維護線不可連在一起或伴有成一根導線，從TN-C到TN-S型變換的其他位置，維護線應在非風險場地與等電位連接系統相接。

　　注：風險場合內中性點和PE維護線之間的漏電監控應給與考慮。

　　假如在1區應用TT型電影系統(電源接地裝置與外露電導體構件接地分離)，那麼電源將應用(剩下)漏電電流動作保護設備開展維護。

　　注：接地裝置電阻高的地區，不允許應用該系統。

　　假如應用IT型電源系統(中性線與地防護或經抗阻接地)，應給予一絕緣層監控設備標示第1次接地裝置故障。

　　注：部分等電位連接，通常稱之為額外等電位連接是必需的。

　　鎧裝電纜引進電氣設備時，其接地裝置銅線應與機器設備內接地螺釘連接，其帶鋼或金屬材料護線套應與機器設備外接地裝置螺釘連接。

　　在防爆電氣設備的設計和運作中，應考慮到靜電感應、雷擊作用、電磁波輻射等所產生的危害。

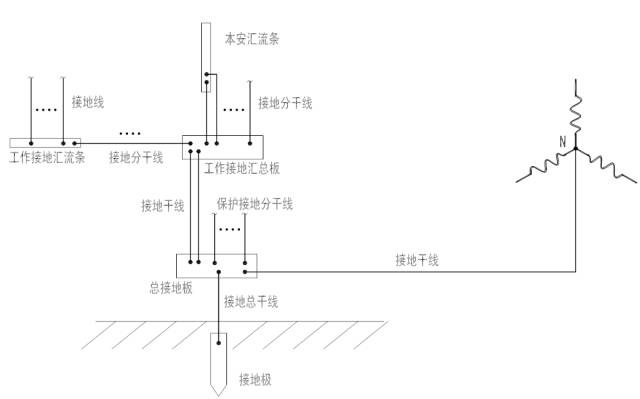

　　普遍接地裝置方式

　　化工廠儀表盤接地裝置有接地保護、 保護接地、 本安系統接地、 防靜電接地、防雷接地線等方式。接地保護也稱安全接地，是為生命安全和電氣設備安全而設定的接地。各種各樣用電量儀表盤的金屬外殼及自動化控制機器設備正常的狀況不通電的金屬部分，因為異常狀況的發生(如絕緣層損壞等)，而有可能使其含有風險電壓，對這些機器設備，均應執行接地保護。保護接地便是給風險電壓給予一條通道，使之不通過人身體。

　　常見問題：

　　1.安裝在配電屏、控制柜和配電設備上的電氣設備檢測儀表、繼電器和別的低壓電氣等的機殼，及其當產生絕緣層毀壞時，在支持物上不容易造成風險電壓的復合絕緣子金屬材料底座等金屬材料部分可以不接地。

　　2.安裝在非防爆型場所金屬材料表殼上的按鍵、信號指示燈、繼電器等中小型低壓電氣的金屬外殼，作為接地保護的金屬材料表殼架構電氣設備接觸優良時，可以不單獨作接地保護。

　　3.小于36V配電的儀表、變送器、就地開關等，無特別需求并不做接地保護。但有可能與高過36V電壓機器設備觸碰的除外。

　　4.做好了接地保護的自動化控制機器設備就可以認為靜電感應接地。在控制房內應用防靜電地板時，應做靜電感應接地。靜電感應接地裝置應與接地保護共用接地系統。

　　屏蔽接地裝置的功能是抑止電容器性藕合影響，減少干擾信號。儀表系統中用于減少干擾信號的構件如電纜線的屏弊層、排擾線、儀表盤上的屏蔽接線端子，均應作屏蔽接地。

　　屏蔽掉接地裝置應符合以下規定：

　?、賰x表系統中用于減少電磁感應卡擾的構件如：電纜線的屏弊層、排擾線、儀表上的屏蔽掉接地端子均應作屏蔽掉接地。

　?、趹敉饪占茕佋O(shè)的沒有屏蔽掉層的一般多芯電纜的預留芯應接地。

　?、燮帘坞娎|的屏弊層已接地，預留芯可以不接地。

　?、艽┚S護管的多芯電纜線預留芯可以不接地。

　　防雷接地

　　當儀表盤及自動控制系統的數據信號路線從戶外進到房內后，配有開關電源保護裝置或其他必須設定防雷接地聯接的場所，應執行防雷接地聯接。

　　儀表及自動控制系統防雷接地應與電氣控制系統防雷接地系統共用，但不可與單獨防雷設備同用接地設備。

　　若沒法共用的電氣專業防雷接地系統，應向電氣專業明確提出設計規定，由電氣專業設計。

　　防雷接地線接口方式：

　　儀表電纜槽、儀表電纜保護套管進到主控室處，應與電氣專業的避雷電感應的接地系統相接。

　　控制室內的避雷保護裝置應與電氣專業的避雷電感應的接地系統相接。

　　在必須儀表電纜保護套管、儀表電纜鎧裝電纜層開展防雷接地處，應與電氣專業的避雷電感應的接地系統相接。

　　現場儀器的避雷保護裝置應與電氣專業的現場避雷電感應的接地系統相接。

　　雷擊區戶外空架鋪設的沒有屏蔽層的多芯電纜線，預留芯應連接屏蔽接地裝置;

　　對屏蔽層已接地裝置的屏蔽電纜線或穿鋼管鋪設或在金屬材料電纜槽中鋪設的電纜，預留芯可以不接地。
